Coaxial Grueso y Delgado

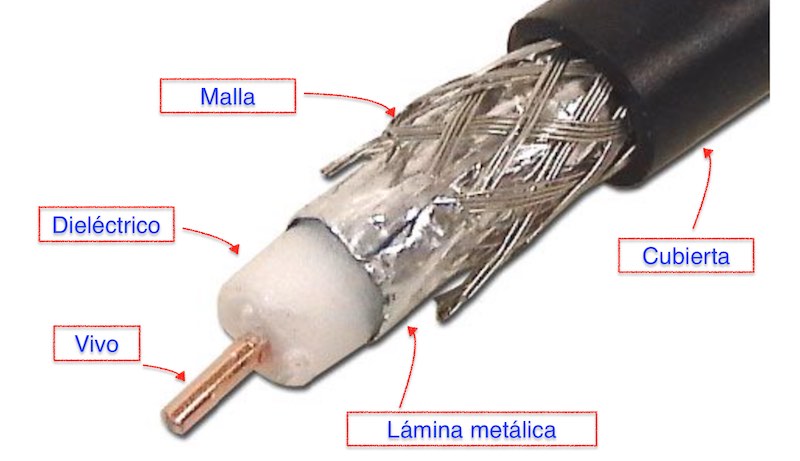

El cable coaxial es un tipo de cable de transmisión utilizado en redes de datos para transportar señales de alta frecuencia. Se compone de un conductor central de cobre, rodeado por un aislante dieléctrico, una malla metálica de blindaje y una cubierta exterior protectora. Esto proporciona protección contra interferencias electromagnéticas (EMI) y permite transmisiones a distancias mayores que otros cables como el UTP.

• Coaxial Grueso (Thick Coaxial o RG-8): También conocido como "thicknet", tiene un diámetro mayor (aproximadamente 10 mm) y un conductor central más grueso. Ofrece mayor resistencia a la atenuación y puede transmitir datos a distancias de hasta 500 metros sin repetidores. Sin embargo, es más rígido, costoso y difícil de instalar, requiriendo conectores vampire tap o transceptores para conectar dispositivos.

  Ejemplo: En una red Ethernet antigua (como 10BASE5), se usaba coaxial grueso para conectar computadoras en un edificio grande, como una universidad, donde se necesitaba cubrir distancias largas sin perder señal. Un segmento podría unir estaciones de trabajo en diferentes pisos, con taps perforando el cable para conexiones.

• Coaxial Delgado (Thin Coaxial o RG-58): Conocido como "thinnet", tiene un diámetro menor (alrededor de 6 mm) y es más flexible y económico. Soporta distancias de hasta 185 metros, pero es más susceptible a interferencias. Usa conectores BNC tipo T para conexiones en cadena (bus topology).

  Ejemplo: En una pequeña oficina con una red 10BASE2, se utilizaba coaxial delgado para conectar 5-10 computadoras en serie, como en un laboratorio, donde la flexibilidad facilitaba la instalación bajo escritorios o a lo largo de paredes.

Cableado: 10BASE5 y 10BASE2

Estos son estándares Ethernet IEEE 802.3 para redes de 10 Mbps sobre cable coaxial en topología de bus.

• 10BASE5: Especifica el uso de coaxial grueso para transmisiones a 10 Mbps con un máximo de 500 metros por segmento (el "5" indica 500 metros). Soporta hasta 100 nodos por segmento, usando transceptores AUI (Attachment Unit Interface) y taps para conexiones. Requiere terminadores de 50 ohms en los extremos para evitar reflexiones de señal.

  Ejemplo: En una fábrica industrial en los años 80-90, se implementaba 10BASE5 para conectar maquinaria y computadoras a lo largo de una línea de producción de 400 metros, minimizando interrupciones por EMI de motores eléctricos.

• 10BASE2: Usa coaxial delgado para 10 Mbps con segmentos de hasta 185 metros (el "2" aproximado de 200 metros). Soporta hasta 30 nodos, con conexiones BNC en cadena y terminadores.

  Ejemplo: En una red doméstica o pequeña empresa, como un taller de reparación de computadoras, se conectaban PCs en una habitación usando 10BASE2, facilitando expansiones rápidas sin mucho cableado fijo.

Banda Base

La banda base (baseband) es un método de transmisión donde la señal digital se envía directamente sobre el medio físico sin modulación de frecuencia, ocupando todo el ancho de banda disponible para una sola señal. Es común en redes Ethernet coaxiales y UTP, donde los datos se transmiten en forma de pulsos eléctricos binarios (0s y 1s).

Ejemplo: En una red Ethernet 10BASE-T, la banda base permite que un solo canal transmita datos a 10 Mbps sin compartir el espectro con otras señales, como en un switch conectando computadoras en una oficina, donde cada par de cables maneja transmisión full-duplex.

Cableado Estructurado

El cableado estructurado es un sistema estandarizado (basado en normas como TIA/EIA-568) para instalar cables de red en edificios, asegurando flexibilidad, escalabilidad y mantenimiento fácil. Divide la infraestructura en subsistemas como entrada, backbone, horizontal y área de trabajo, usando componentes modulares para soportar voz, datos y video.

Ejemplo: En un edificio de oficinas, el cableado estructurado permite reconectar rápidamente un punto de red de una computadora a un teléfono VoIP sin rewiring, reduciendo costos y downtime.

Componentes del Cableado Estructurado

• Canastillas Red (Cable Trays o Baskets): Estructuras metálicas abiertas (como canastas) para sostener y organizar cables en techos o pisos elevados. Permiten ventilación, fácil acceso y evitan enredos, soportando grandes volúmenes de cables sin compresión.

  Ejemplo: En un data center, se instalan canastillas sobre los racks para rutear cientos de cables UTP desde switches a servidores, facilitando expansiones sin desmontar todo.

• Canaletas Red (Conduits o Ducts): Tubos o canales cerrados de PVC o metal para proteger y guiar cables a través de paredes, pisos o techos. Previenen daños por roedores, humedad o impactos, y facilitan tiradas de cables.

  Ejemplo: En una instalación hospitalaria, canaletas se usan para pasar cables desde el cuarto de telecomunicaciones a habitaciones, asegurando que los cables médicos (como para monitores) estén protegidos contra interferencias.

• Face Plate (Placa Frontal): Una placa montada en la pared o piso con tomas modulares (jacks RJ-45) para conectar dispositivos al cableado horizontal. Proporciona un punto de acceso estético y organizado.

  Ejemplo: En una oficina, un face plate con dos puertos RJ-45 permite conectar una PC y un teléfono IP en el escritorio, ocultando el cableado detrás de la pared.

• Radio de Curvatura (Bend Radius): La curvatura mínima permitida en un cable sin dañar sus conductores o aislamiento. Para UTP Cat6, es típicamente 4 veces el diámetro del cable (alrededor de 25 mm) para evitar atenuación o roturas.

  Ejemplo: Al instalar cable UTP en una esquina, se respeta un radio de curvatura de 4x diámetro para prevenir pérdida de señal en una conexión de 100 metros, como en un enlace de video vigilancia.

• RACK: Estructura metálica vertical (de 19 pulgadas de ancho) para montar equipos de red como switches, servidores y patch panels. Permite organización modular y ventilación.

  Ejemplo: En un cuarto de servidores, un rack de 42U aloja múltiples switches y routers, facilitando el mantenimiento al acceder fácilmente a cables frontales y traseros.

• Switch Rackeable (Rack-Mountable Switch): Un switch de red diseñado para montarse en un rack, con orejas o rieles para fijación. Ocupa unidades RU y permite apilamiento eficiente.

  Ejemplo: Un switch Cisco de 24 puertos rackeable se instala en un rack de data center para conectar servidores, ocupando 1RU y permitiendo gestión centralizada.

• RU: Unidades de Rack (Rack Units): Unidad de medida estándar para altura en racks (1 RU = 1.75 pulgadas o 44.45 mm). Equipos se miden en múltiplos de RU.

  Ejemplo: Un servidor de 2RU se monta en un rack junto a un switch de 1RU, optimizando espacio en un armario de telecomunicaciones limitado.

• SOHO (Small Office/Home Office): Configuración de red para oficinas pequeñas o hogares, usando cableado estructurado simplificado con componentes como routers inalámbricos y switches básicos.

  Ejemplo: En una casa-oficina, un setup SOHO incluye un modem, router WiFi y puntos de red cableados para PC y impresora, soportando trabajo remoto sin infraestructura compleja.

• Patch Panel: Panel montado en rack con múltiples puertos RJ-45 para conectar cables horizontales a switches. Facilita reconexiones sin alterar el cableado fijo.

  Ejemplo: En un edificio, un patch panel de 48 puertos une cables de oficinas a un switch central, permitiendo mover un usuario de puerto sin recablear.

• Punto de Red (Network Outlet o Punto de Acceso): El extremo del cableado horizontal, típicamente un jack RJ-45 en un face plate, donde se conecta el dispositivo final.

  Ejemplo: En una sala de clases, cada escritorio tiene un punto de red para conectar laptops, enlazado al cuarto de telecomunicaciones.

• Wall Cord (Cable de Pared o Work Area Cord): Cable corto desde el face plate al dispositivo, similar a un patch cord pero específico para área de trabajo. (Nota: Podría referirse a "work area cord" en estándares TIA).

  Ejemplo: Un wall cord de 3 metros conecta una PC al face plate en una pared, permitiendo movilidad limitada sin tensión en el jack.

• Cableado Horizontal: Subsistema del cableado estructurado que conecta el telecommunications room (TR) al área de trabajo, con longitudes máximas de 90 metros (más 10 metros de patch cords). Usa UTP o fibra.

  Ejemplo: En un piso de oficinas, el cableado horizontal une el TR a 50 puntos de red, soportando Gigabit Ethernet para computadoras y teléfonos.

• Patch Cord: Cable flexible corto (1-5 metros) con conectores RJ-45 en ambos extremos, usado para conexiones temporales entre patch panels, switches o dispositivos.

  Ejemplo: Un patch cord azul de 1 metro conecta un puerto de patch panel a un switch en un rack, codificado por color para identificar voz/datos.

• Regla 5-4-3: Regla para redes Ethernet 10 Mbps en topología de bus o estrella con repeaters: máximo 5 segmentos, 4 repeaters/hubs y 3 segmentos poblados (con nodos).

  Ejemplo: En una red coaxial legacy, se diseña con 5 segmentos (total 2500 metros en 10BASE5), 4 repeaters y solo 3 segmentos con estaciones conectadas para evitar colisiones excesivas.

• Baliza (Beacon o Marcador): En contexto de cableado, se refiere a etiquetas o marcadores luminosos/reflectivos para identificar cables o puntos en entornos oscuros, o beacon frames en redes inalámbricas. (En cabling, podría ser para señalización).

  Ejemplo: En un data center, balizas LED en racks indican fallos en cables, guiando al técnico a un puerto específico.

• Divisiones Modulares (Modular Partitions): Paredes o divisiones prefabricadas con canales integrados para cableado, permitiendo reconfiguraciones rápidas en oficinas abiertas.

  Ejemplo: En un coworking space, divisiones modulares con canaletas incorporadas permiten mover escritorios y reconectar redes sin perforar paredes.

Categorías de Cable

• Categorías Cable UTP (Unshielded Twisted Pair): Clasificaciones TIA/EIA para cables de par trenzado sin blindaje, basadas en rendimiento (ancho de banda, atenuación).

  • Cat3: Hasta 16 MHz, para voz/10 Mbps.
  • Cat5: 100 MHz, 100 Mbps.
  • Cat5e: 100 MHz mejorado, Gigabit.
  • Cat6: 250 MHz, 10 Gbps hasta 55m.
  • Cat6a: 500 MHz, 10 Gbps hasta 100m.
  • Cat7: 600 MHz, 10 Gbps+.
  • Cat8: 2000 MHz, 40 Gbps hasta 30m.

  Ejemplo: Cat6 se usa en hogares para streaming 4K, soportando 1 Gbps sin interferencias.

• Categorías de Cable de Red de Cobre: Similar a arriba, pero incluye shielded. Miden capacidad para velocidades y distancias.

  Ejemplo: En entornos industriales, Cat6a blindado reduce EMI de maquinaria.

• Cable F/FTP, U/FTP, S/FTP: Tipos de cables FTP (Foiled Twisted Pair) con blindaje.

  • F/FTP: Blindaje general de foil + foil por par, alta protección EMI.
  • U/FTP: Sin blindaje general, foil por par.
  • S/FTP: Blindaje trenzado general + foil por par, máxima inmunidad.

  Ejemplo: S/FTP en hospitales evita interferencias en equipos médicos, transmitiendo datos a 10 Gbps.

• CTC (Cuarto de Telecomunicaciones o Telecommunications Closet): Espacio dedicado para equipo de red intermediario, conectando backbone a horizontal.

  Ejemplo: En un edificio, el CTC por piso aloja switches y patch panels, distribuyendo señales a oficinas.
